Lugar de origen: | Henan |
Nombre de la marca: | Sanwu |
Certificación: | ISO CCC |
Número de modelo: | Cable de transmisión del Al -04 |
Cantidad de orden mínima: | el 1000M |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Tambor de madera 1100*400*700*900m m |
Tiempo de entrega: | 1-15days |
Capacidad de la fuente: | 200 toneladas por día |
Material del conductor:: | Aluminio | Material de aislamiento:: | XLPE/PVC |
---|---|---|---|
Chaqueta: | XLPE, PVC o PE | uso: | Industrial, construcción |
Color: | Según estándar | Voltaje clasificado: | 0.6/1kV |
Alta luz: | Cable eléctrico de la baja tensión de 240 Sqmm,Cable de transmisión de 240 Sqmm LV,Cable de transmisión de 185 Sqmm LV |

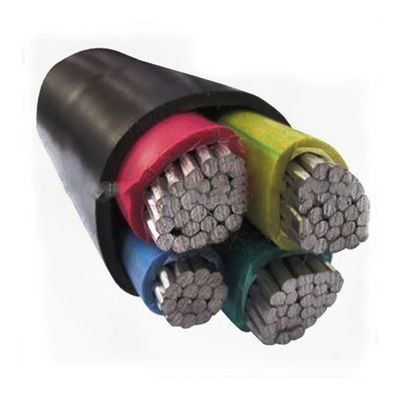

185 el sqmm XLPE del sqmm 240 aisló el PVC forró el cable de transmisión de aluminio de la baja tensión
Uso:
Este producto es conveniente para la transmisión de poder y la línea de la distribución de voltaje clasificado (U0/U) línea 0.6/1.0KV.
Parámetro técnico:
Cuando el cable está pasando normalmente, la temperatura máxima del conductor es 90℃; y es el ℃ 250 cuando sucede el cortocircuito (5s pasado máximo).
La temperatura ambiente de la instalación no bajará que 0 grados.
El radio de doblez mínimo es 12 D (“D” refiere al diámetro del cable)
Características y ventajas a dos caras de aluminio vestidas de Underground Power Cable del conductor:
Usos a dos caras de aluminio vestidos de Underground Power Cable del conductor:
Opciones a dos caras de aluminio vestidas de Underground Power Cable del conductor:
Solo cable de la base
Corte transversal nominal | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Aproximadamente. Diámetro total del cable | Peso aproximado de cable | Resistencia de DC del conductor | Voltaje de la prueba | Cable actual | |||||
En el aire | Enterrado en suelo | |||||||||||
Cu | AL | Cu | AL | Cu | AL | Cu | AL | |||||
milímetro de ² | milímetro | milímetro | milímetro | Kg/km | Kg/km | Ω/km | Ω/km | kv/5min | ||||
1*1.5 | 0,7 | 1,5 | 6 | 53 | 53 | ≤12.1 | ≤12.1 | 3,5 | 26 | 26 | 33 | 32 |
1*2.5 | 0,7 | 1,5 | 6 | 68 | ≤7.41 | 3,5 | 34 | 43 | ||||
1*4 | 0,7 | 1,5 | 7 | 87 | 64 | ≤4.61 | ≤7.41 | 3,5 | 44 | 35 | 56 | 42 |
1*6 | 0,7 | 1,5 | 7 | 110 | 73 | ≤3.08 | ≤4.61 | 3,5 | 56 | 45 | 70 | 54 |
Cable de dos corazones
Corte transversal nominal | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Aproximadamente. Diámetro total del cable | Peso aproximado de cable | Resistencia de DC del conductor | Voltaje de la prueba | Cable actual | |||||
En el aire | Enterrado en suelo | |||||||||||
Cu | AL | Cu | AL | Cu | AL | Cu | AL | |||||
milímetro de ² | milímetro | milímetro | milímetro | Kg/km | Kg/km | Ω/km | Ω/km | kv/5min | ||||
2*2.5 | 0,7 | 1,8 | 11,8 | 151 | 118 | ≤7.41 | ≤12.1 | 3,5 | 26 | 20 | 35 | 27 |
2*4 | 0,7 | 1,8 | 12,7 | 198 | 146 | ≤4.61 | ≤7.41 | 3,5 | 34 | 27 | 45 | 36 |
2*6 | 0,7 | 1,8 | 13,7 | 250 | 173 | ≤3.08 | ≤4.61 | 3,5 | 43 | 35 | 57 | 46 |
2*10 | 0,7 | 1,8 | 16,3 | 374 | 245 | ≤1.83 | ≤3.08 | 3,5 | 60 | 47 | 77 | 59 |
Cable de tres corazones
Corte transversal nominal | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Aproximadamente. Diámetro total del cable | Peso aproximado de cable | Resistencia de DC del conductor | Voltaje de la prueba | Cable actual | |||||
En el aire | Enterrado en suelo | |||||||||||
Cu | AL | Cu | AL | Cu | AL | Cu | AL | |||||
milímetro de ² | milímetro | milímetro | milímetro | Kg/km | Kg/km | Ω/km | Ω/km | kv/5min | ||||
3×1.5 | 0,7 | 1,5 | 10 | 145 | - | ≤12.1 | - | 3,5 | 20 | - | 27 | - |
3×1.6 | 0,7 | 1,5 | 11 | 185 | 140 | ≤7.41 | ≤12.1 | 3,5 | 26 | 20 | 35 | 27 |
3×4 | 0,7 | 1,5 | 12 | 250 | 175 | ≤4.61 | ≤7.41 | 3,5 | 34 | 27 | 45 | 36 |
3×6 | 0,7 | 1,5 | 13 | 320 | 210 | ≤3.08 | ≤4.61 | 3,5 | 43 | 35 | 57 | 46 |
3×10 | 0,7 | 1,5 | 15 | 450 | 260 | ≤1.83 | ≤3.08 | 3,5 | 60 | 47 | 77 | 59 |
Cable de cuatro corazones
Corte transversal nominal | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Aproximadamente. Diámetro total del cable | Peso aproximado de cable | Resistencia de DC del conductor | Voltaje de la prueba | Cable actual | |||||
En el aire | Enterrado en suelo | |||||||||||
Cu | AL | Cu | AL | Cu | AL | Cu | AL | |||||
milímetro de ² | milímetro | milímetro | milímetro | Kg/km | Kg/km | Ω/km | Ω/km | kv/5min | ||||
4×4 | 0,7 | 1,5 | 13 | 253 | 155 | ≤4.61 | ≤7.41 | 3,5 | 34 | 27 | 45 | 36 |
4×6 | 0,7 | 1,5 | 14 | 337 | 184 | ≤3.08 | ≤4.61 | 3,5 | 43 | 35 | 57 | 46 |
4×10 | 0,7 | 1,5 | 16 | 501 | 258 | ≤1.83 | ≤3.08 | 3,5 | 60 | 47 | 77 | 59 |
