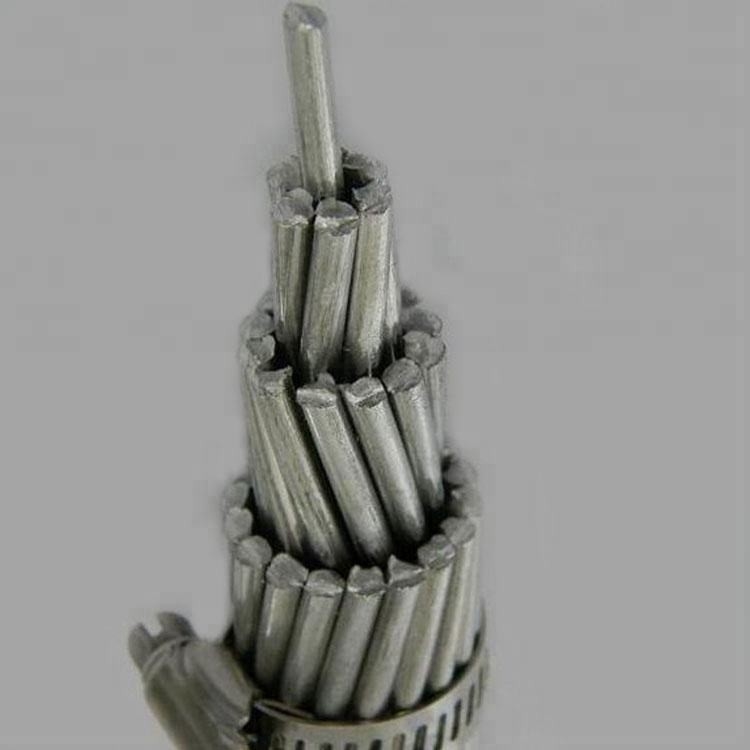

BS 215 Estándar ACSR Conejo de aluminio con conductor de acero reforzado

BS 215 Estándar ACSR Conejo de aluminio con conductor de acero reforzado

El conductor ACSR Rabbit es un tipo específico de cable de acero reforzado con conductor de aluminio (ACSR) comúnmente utilizado en la transmisión y distribución de energía aérea.Está diseñado para aplicaciones donde tanto la conductividad eléctrica como la resistencia mecánica son cruciales.

Componentes y estructura

1. Cintas de aluminio:

   • El material: de aluminio 1350-H19 de tirón duro.
   • Configuración: Compuesto por lo general por seis hebras de aluminio envueltas en forma de hélice alrededor de una sola hebra de núcleo de acero.

2. Núcleo de acero:

   • El material: por lo general acero galvanizado para su resistencia a la corrosión.
   • Objetivo: Proporciona una alta resistencia a la tracción para soportar largos tramos y resistir tensiones mecánicas.

Especificaciones

• Tamaño estándar: Los conductores ACSR Rabbit se especifican generalmente por su área nominal de sección transversal de aluminio y su diámetro total.
• Tamaño del conductor: Por lo general, el conductor de conejo tiene un área de aluminio de alrededor de 50,5 milímetros cuadrados.
• Configuración de las cadenas: por lo general 6 hebras de aluminio alrededor de 1 hebra de acero.
• Diámetro total: aproximadamente 9,02 mm.

Propiedades eléctricas y mecánicas

• Capacidad de carga de corriente: Los conductores ACSR Rabbit pueden transportar cargas eléctricas significativas, lo que los hace adecuados para aplicaciones de voltaje medio a alto.
• La fuerza de romper: El núcleo de acero proporciona una alta resistencia a la tracción, a menudo en el rango de 13,32 kN (kiloNewtons), lo que permite al conductor recorrer largas distancias entre las estructuras de soporte.
• Resistencia: La resistencia eléctrica es relativamente baja debido a las hebras de aluminio, lo que garantiza una transmisión de energía eficiente con pérdidas mínimas.
