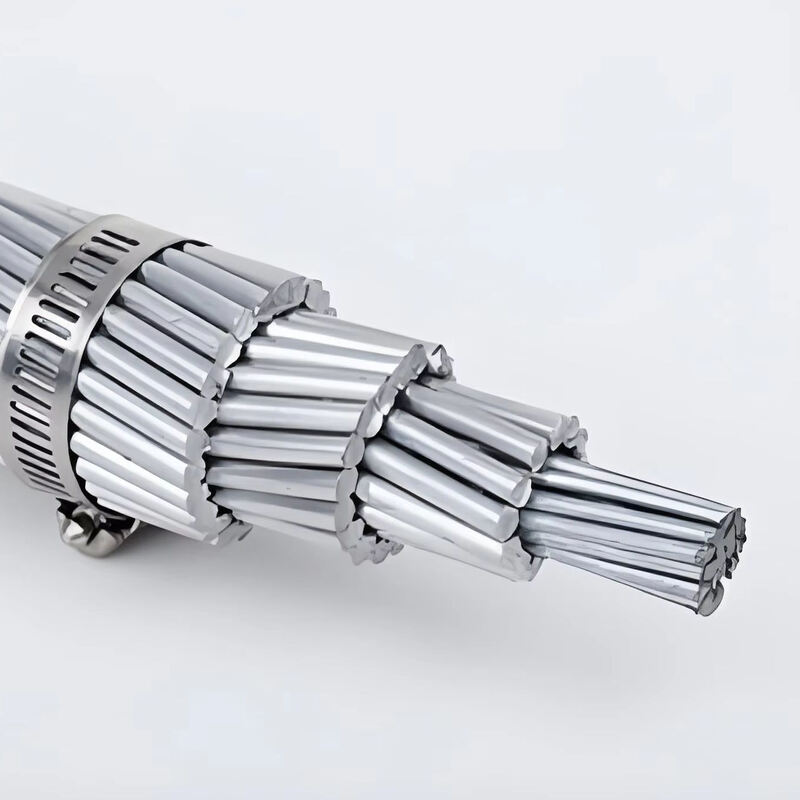

Cables de alimentación de aleación de aluminio y conductor de aluminio para construcción con material aislante desnudo

Cables de alimentación de conductores de aleación de aluminio y aluminio para construcción de material de aislamiento desnudo

AAAC (conductor de aleación de aluminio) es un conductor aéreo de alto rendimiento que logra una excelente resistencia a la corrosión y una alta resistencia mecánica al tiempo que garantiza una buena conductividad mediante el uso de materiales de aleación de aluminio de alta resistencia, y es más ligero. Es una alternativa importante al cable trenzado de aluminio con núcleo de acero (ACSR), especialmente mostrando ventajas significativas en entornos hostiles y líneas de transmisión con requisitos de reducción de peso.

Rendimiento del servicio

(1). La temperatura de funcionamiento a largo plazo permitida para el conductor aéreo es de 70oC.

(2). En la circunstancia de que se produzca un clima raro y una baja tasa de cobertura de hielo en áreas de hielo pesado, la mayor tensión del cable en el punto más bajo de la comba no debe exceder el 60% de la potencia destructiva a corto plazo.

(3). Al conectar los conductores, el conductor junto al tubo de conexión no puede ser prominente. De lo contrario, la fuerza sobre los conductores en funcionamiento será desequilibrada. Después de instalar los conectores, el tubo de conexión debe pintarse con barniz a prueba de humedad para protegerlo de la corrosión.

(4). Durante la instalación, la tensión de caída del arco de todos los conductores debe ser la misma. Dentro de la distancia permitida de cruce de edificios o caída al suelo, la tensión puede ser un 10-15% más alta que la tensión normal.

Estándar de material de Conductor de aleación de aluminio

(1). El conductor de aluminio duro utilizado para AAC y ACSR cumple con el estándar GB/T 17048-1997 (equivalente a IEC 60889:1987).

(2). El alambre de acero recubierto de zinc utilizado para ACSR cumple con IEC 60888:1987.

(3). La producción se puede organizar de acuerdo con los requisitos de los clientes para el estándar de material, etc.

Construcción de conductor de aluminio y conductor de aluminio reforzado con acero

PARÁMETROS DE CONSTRUCCIÓN del conductor de aleación de aluminio 2/0 AWG

(*) Nota: Los valores de la clasificación de corriente mencionados en la tabla anterior se basan en una velocidad del viento de 0,6 metros/segundo, radiación de calor solar de 1200 vatios/metro2, temperatura ambiente de 50° C y temperatura del conductor de 80°C.

Aplicaciones:

• Áreas con altos requisitos de corrosión: costas, islas y áreas de contaminación industrial.
• Líneas que necesitan reducir la carga de la torre: áreas montañosas, líneas de gran envergadura (con diseño especial).
• Líneas de distribución y transmisión de media y alta tensión.
• Como barra colectora o conductor descendente de equipos en la subestación.
