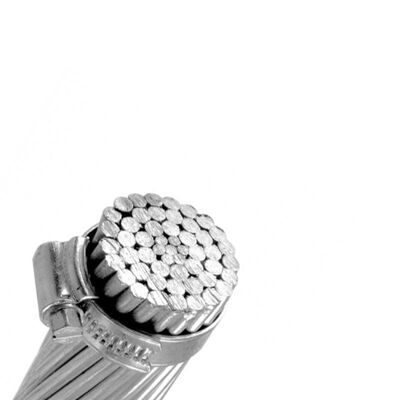

Cable de conductor desnudo AAAC Construir redes más fuertes con todos los conductores de aleación de aluminio

El alambre con hebras de aleación de aluminio (AAAC) se refiere a un producto de alambre con hebras en el que todos los hebras están compuestos de alambre de aleación de aluminio,y pertenece al tipo de alambre utilizado en el campo de la transmisión y distribución de energíaEste producto se utiliza principalmente en escenarios tales como líneas aéreas de energía, con niveles de voltaje que cubren campos de transmisión de alto voltaje o ultraalto voltaje de 110 kV y superiores [3].Su material de aleación de aluminio está compuesto de silicio (0.50%~0.60%), magnesio (0.65%~0.75%), aluminio (98-99%) y otros componentes, logrando un equilibrio entre alta resistencia y alta conductividad a través de ratios de elementos optimizados.La estructura del producto incluye tipos de una sola capa y de varias capas, y la resistencia a la corrosión por esfuerzo se puede mejorar ajustando el porcentaje de masa de aluminio magnesio silicio.

Desempeño del servicio

(1) La temperatura de funcionamiento admisible a largo plazo para el conductor de aire es de 70oC.

(2).Debido a que el clima es raro y la tasa de cobertura de hielo es baja en las zonas de hielo pesado,la mayor tensión del cable en el punto más bajo de la inclinación no debe exceder el 60% de la potencia destructiva a corto plazo.

(3) Cuando se conectan los conductores,el conductor junto al tubo de conexión no debe estar prominente.De lo contrario,la fuerza sobre los conductores de funcionamiento estará desequilibrada.el tubo de conexión debe estar pintado con un barniz a prueba de humedad para protegerlo de la corrosión.

(4) En el caso de la instalación, la tensión de arco descendente de todos los conductos debe ser la misma.la tensión puede ser 10-15% mayor que la tensión normal.

Las principales clasificaciones del conductor desnudoLos conductores de aluminio son AAC (todo conductor de aluminio), AAAC (todo conductor de aleación de aluminio) o ACSR (acero reforzado con conductor de aluminio).El AAC se encuentra más comúnmente en áreas urbanas con apoyos frecuentes y de corta duración.It is also used in coastal regions where salt in the air can cause corrosion - the all aluminum wire providing corrosion resistance - and specified for use in the railway industry for OHL electrification.Se suele especificar AAAC cuando se requiere una mayor resistencia mecánica y cuando existe una característica de inclinación reducida.El ACSR, con su refuerzo de acero proporciona resistencia adicional y donde los tramos se extienden por distancias más largas, como a través de ríos.

PARAMETROS DE CONSTRUCCIÓN del conductor de aleación de aluminio de 2/0 AWG

(*) Nota: Los valores de corriente nominal mencionados en el cuadro anterior se basan en la velocidad del viento de 0,6 metros/segundo, la radiación solar de 1200 vatios/metro2,temperatura ambiente de 50 °C y temperatura del conductor de 80 °C.

Aplicaciones:

• Las zonas costeras y altamente corrosivas se han convertido en la configuración preferida o estándar para las nuevas líneas de transmisión en estas zonas.
• Red eléctrica urbana y líneas de distribución: debido a su ligereza, estructura compacta, aspecto estético (sin contaminación por corrosión del núcleo de acero),y un impacto mínimo en la corrosión electrolítica de las instalaciones metálicas circundantes, se utilizan cada vez más en líneas aéreas de difícil acceso en las ciudades.
• Zona de incendio forestal: La temperatura de la perla de arco generada por cables de aleación de aluminio durante el cortocircuito es relativamente baja, y no es fácil encender la vegetación,que tiene ciertas ventajas en materia de seguridad contra incendios.
