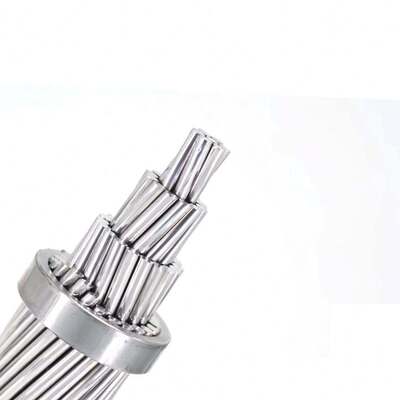

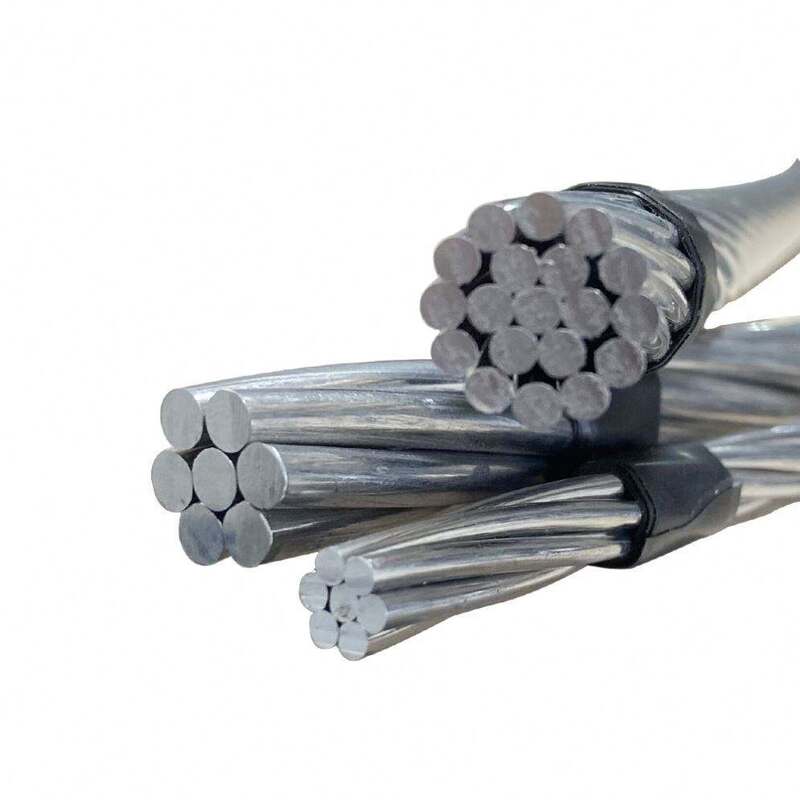

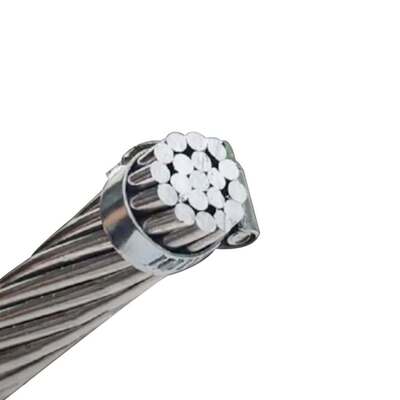

Construir redes más fuertes con todos los conductores de aleación de aluminio AAAC 25mm2 50mm2 95mm2 120mm2

Construir redes más fuertes con todos los conductores de aleación de aluminio AAAC 25mm2 50mm2 95mm2 120mm2

Rendimiento del servicio:

(1) La temperatura de funcionamiento admisible a largo plazo para el conductor de aire es de 70oC.

(2).Debido a que el clima es raro y la tasa de cobertura de hielo es baja en las zonas de hielo pesado,la mayor tensión del cable en el punto más bajo de la inclinación no debe exceder el 60% de la potencia destructiva a corto plazo.

(3) Cuando se conectan los conductores,el conductor junto al tubo de conexión no debe estar prominente.De lo contrario,la fuerza sobre los conductores de funcionamiento estará desequilibrada.el tubo de conexión debe estar pintado con un barniz a prueba de humedad para protegerlo de la corrosión.

(4) En el caso de la instalación, la tensión de arco descendente de todos los conductos debe ser la misma.la tensión puede ser 10-15% mayor que la tensión normal.

Concepto básico y material:

El rendimiento del AAAC depende fundamentalmente de la aleación de aluminio utilizada. Las aleaciones más utilizadas internacionalmente son la serie de aluminio magnesio silicio (Al Mg Si),debido a su excelente equilibrio de fuerzaLos grados comunes incluyen:

6201: es la aleación más utilizada por AAAC, conocida por su combinación perfecta de alta resistencia y buena conductividad (aproximadamente 53% IACS, estándar internacional de cobre recocido).La alta resistencia se consigue mediante un tratamiento térmico especial (tratamiento por solución + envejecimiento artificial).

aleación 6101: conductividad ligeramente superior a la del 6201 (aproximadamente 55-60% IACS), pero resistencia ligeramente inferior.Utilizado comúnmente en situaciones en las que se requiere una conductividad más alta y una resistencia mecánica ligeramente menor.

Otras aleaciones: De acuerdo con los requisitos especiales, tales como una mayor resistencia al calor (aleación de aluminio y zirconio) o una mayor resistencia, también pueden existir otras aleaciones personalizadas.

PARAMETROS DE CONSTRUCCIÓN del conductor de aleación de aluminio de 2/0 AWG

(*) Nota: Los valores de corriente nominal mencionados en el cuadro anterior se basan en la velocidad del viento de 0,6 metros/segundo, la radiación solar de 1200 vatios/metro2,temperatura ambiente de 50 °C y temperatura del conductor de 80 °C.

Aplicaciones:

• Entornos corrosivos: Líneas costeras, conexiones de parques eólicos marinos, zonas industriales químicas.

• Áreas que requieren una construcción ligera: terreno montañoso, cruces fluviales de largo recorrido (con un diseño adecuado), zonas con condiciones de suelo débiles.

• Líneas de distribución urbana: Valorado por su compacidad, estética (sin tinción de óxido) y reducido impacto de corrosión electrolítica en las estructuras cercanas.

• Áreas propensas a incendios forestales: se considera más segura ya que tiende a producir gotas fundidas de menor temperatura durante las condiciones de falla.

• Actualización/reconducción de la línea: a veces puede reemplazar conductores ACSR existentes con el mismo diámetro para aumentar la capacidad sin sobrecargar las estructuras existentes,Siempre que el descenso sea meticulosamente recalculado.
